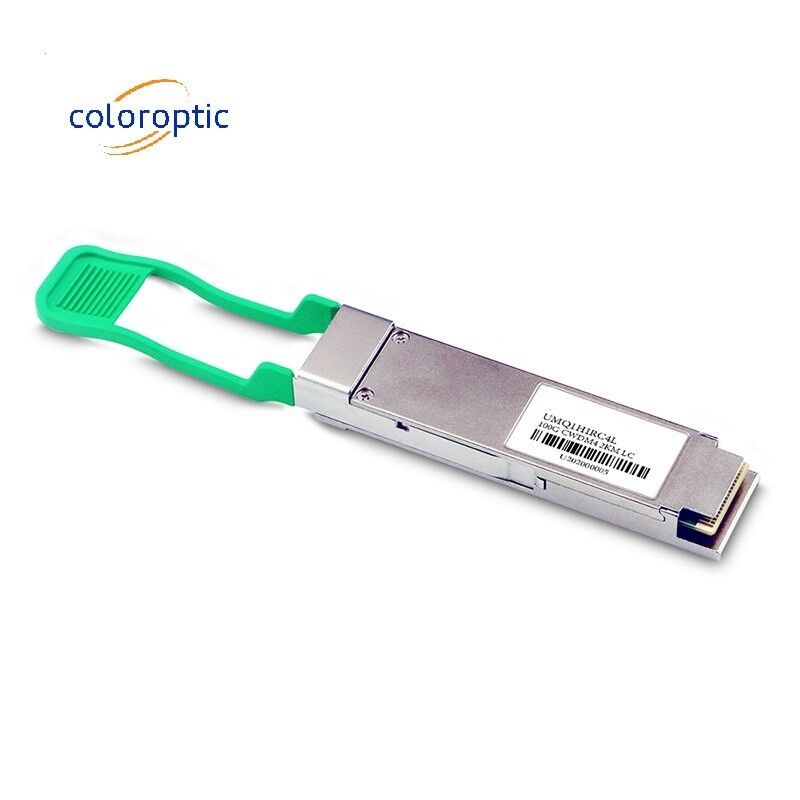

Modulo ottico SFP da 100 Gbps QSFP28 CWDM4 500m SMF Transceiver a fibra singola
Dettagli:
| Luogo di origine: | Cina |
| Marca: | coloroptic |
| Certificazione: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numero di modello: | C-Q81HCWSC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Piastre con cartone |
| Tempi di consegna: | 7 ~ 15 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 5000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 100 g | Lunghezza d'onda: | CWDM4 |
|---|---|---|---|
| Distanza: | 2KM | Collegamento: | LC |
| Fattore di forma: | QSFP28 | temperatura: | 0~70°C |
| DDM: | - Sì. | Protocolli: | MSA |
| Garanzia: | 3 anni | Etichetta: | Può essere personalizzato |
| Dissipazione del potere: | <3> | Applicazione: | collegamenti Ethernet 100GBASE |
| Evidenziare: | Modulo ottico SFP da 100 Gbps,Modulo ottico SFP CWDM4,Trasmettitore a fibra monouso SMF |
||
Descrizione di prodotto
Modulo trasmettitore LC SMF da 100 Gb/s QSFP28 CWDM4 500m
Questo prodotto è un modulo trasmettitore progettato per applicazioni di comunicazione ottica a 500 m. La progettazione è conforme alla specifica 100GBASE CWDM4 Open Compute Project (OCP).Il modulo converte 4 canali di ingresso (ch) di dati elettrici da 25 Gb/s in 4 segnali ottici CWDMAl contrario, sul lato del ricevitore, il modulo de-multiplice otticamente un input di 100Gb/s in 4 canali CWDM,e li converte in dati elettrici di uscita a 4 canali.
Le lunghezze d'onda centrali dei 4 canali CWDM sono 1271, 1291, 1311 e 1331 nm come membri della griglia di lunghezze d'onda CWDM definita nell'ITU-T G.694.2Contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 38 pin per l'interfaccia elettrica.in questo modulo deve essere applicata la fibra monomodo (SMF);. Host FEC è necessario per supportare fino a 500m di trasmissione di fibra.connessione ottica/elettrica e interfaccia di diagnostica digitale secondo il QSFP28 Multi-Source Agreement (MSA)È stato progettato per rispondere alle condizioni di funzionamento esterne più dure, comprese la temperatura, l'umidità e le interferenze EMI.
Caratteristiche chiave
- QSFP28 MSA conforme
- 4 corsie CWDM MUX/DEMUX
- Supporta una velocità di bit aggregata di 103,1 Gb/s
- Conforme alla specifica OCP 100G CWDM4
- Trasmissione fino a 500 m su fibra monomodo (SMF) con FEC
- Temperatura della cabina di funzionamento: da 15 a 60oC
- Interfaccia elettrica 4x25G (OIF CEI-28G-VSR)
- Consumo energetico massimo 3,5 W
- connettore duplex LC
- RoHS conforme
Applicazione
- Interconnessione del data center 100G
- 100G Ethernet
- Interconnessioni QDR e DDR a banda infini
- Rete aziendali
Dettaglio del prodotto
È serializzato in modo univoco e il traffico di dati e le applicazioni sono testate per garantire che si integrino nella rete senza soluzione di continuità.Il supporto per il monitoraggio ottico digitale (DOM) è anche presente per consentire l'accesso ai parametri operativi in tempo realeSosteniamo la qualità dei nostri prodotti e siamo orgogliosi di offrire una garanzia limitata a vita.
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | - No, no. |
| Temperatura della cassa di funzionamento | TOP | 0 | 70 | degC | ||
| Distanza di collegamento con OM3 | D | 0.002 | 2 | km | ||
| Consumo di energia | 3.5 | W | ||||
| Lunghezza d'onda centrale | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potenza media di lancio, per ogni corsia | PAVG | - Sei.5 | 2.5 | dBm | ||
| OMA, ogni corsia. | POMA | - 4 | 2.5 | dBm | ||
| Potenza di ricezione media per ogni corsia. | - Undici.5 | 2.5 | dBm | |||
| Ricevi energia, ogni corsia. | 2.5 | dBm | ||||
| Sensibilità del ricevitore (OMA) | SEN | - 10 | dBm |
