12 nuclei Microduct Cavo a fibra ottica a modalità singola soffiato dall'aria
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Sumitomo |
| Certificazione: | ROHS, CE, |
| Numero di modello: | GCYFY-12F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | tamburo per cavi |
| Tempi di consegna: | 8 giorni |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 5000 km / settimana |
|
Informazioni dettagliate |
|||
| Tipo di cavo: | Rotondo/nastro | Numero diametro: | 4.8 mm |
|---|---|---|---|
| Tipo di fibra: | Tipo di modalità singola ITU-T G.652.D | Marcatura dell'involucro del cavo: | Stampa neutrale di JFOPT o su misura |
| Curvatura del cavo: | 20 x Cable Dia. | Azioni la temperatura: | -10°C 70°C |
| Temperatura di conservazione: | -40°C~+85°C | ||
| Evidenziare: | 12 nuclei Cavo in fibra ottica,cavo a fibre ottiche di singolo modo,Cable a fibra ottica a microdotti |
||
Descrizione di prodotto
1Generale.
1.1 La specifica riguarda la costruzione e le proprietà del cavo a fibra ottica.
1.2È progettato per essere installato rapidamente soffiando in micro-dotti.
1.3 La fibra ottica utilizzata nel cavo è altresì conforme alla norma ITU-T Rec. G.652- D.
1.4 Il cavo soddisfa generalmente le ultime raccomandazioni ITU-T pertinenti o migliori.
1.5 La fibra monomodo deve funzionare a 1310 nm e 1550 nm.
1.6 Il cavo può essere utilizzato per 25 anni senza alcun deterioramento significativo.
2Fibra ottica nel cavo
2.1 Costruzioni
| Fibra | Tipo | Tipo di modalità singola ITU-T G.652.D |
| Materiale | Silice fuso ge-dopato | |
|
Diametro del campo di modalità
|
1310 nm | 9.2±0,4 μm |
| 1550 nm | 100,4 ± 0,8 μm | |
| Errore di concentricità del nucleo | ≤ 0,6 μm | |
| Diametro del rivestimento | 125 ± 1 μm | |
| Non circolarità del rivestimento | ≤ 1,0% | |
| Rivestimento | Materiale | Acrilato curable UV |
| diametro | 250±15μm (colorato) | |
| Testato a prova di fibra | 0.69 GPa (1,0%, 100kpsi) in conformità alla prova di prova della fibra ottica di cui alla norma IEC 60793-1-B1 | |
2.2 Caratteristiche ottiche
| Attenuazione | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Lunghezza d'onda a dispersione zero | 1300~1324 nm | ||
| Pendiente a dispersione zero | ≤ 0,092ps/nm2/km) | ||
| Lunghezza d'onda di taglio del cavo (λcc) | ≤ 1260 nm | ||
|
Modalità di polarizzazione Dispersione ((PMD) & PMDQ. (M=20,Q=0,01%) |
≤ 0,2 ps/km1/2 | ||
|
Attenuazione della macrobenda 10 giri, raggio 30 mm |
1550 nm | ≤ 0,1 dB | |
| 1625 nm | ≤ 0,1 dB | ||
3.Cavo ottico
3.1 Costruzioni

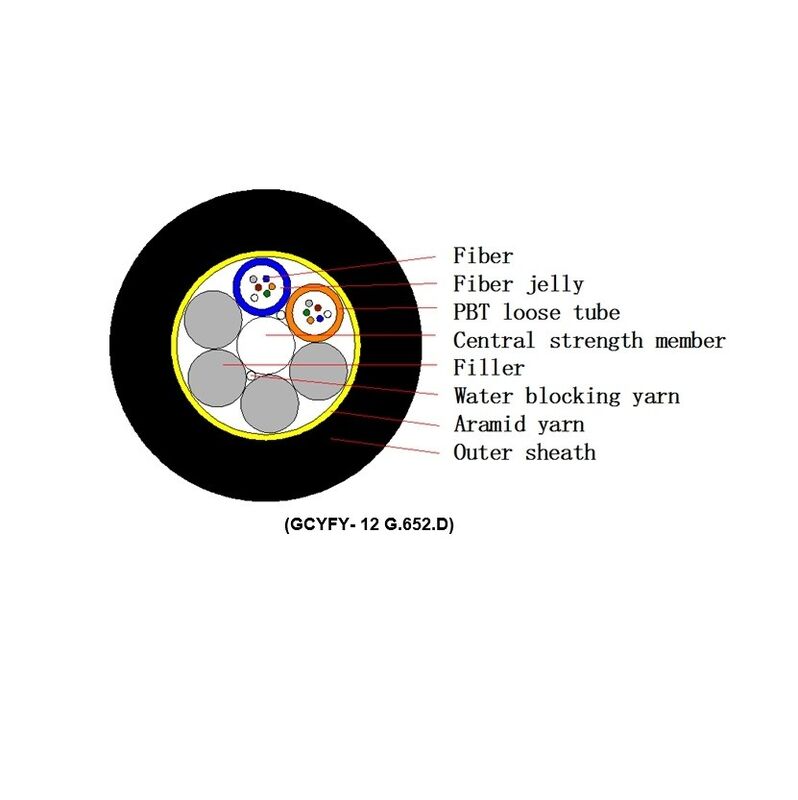

| Tipo di cavo | GCYFY | |
| Fibra | Edilizia | Consultazione 3.1 |
| Membro della forza centrale | Materiale | FRP o FRP con rivestimento in PE |
| Tubo | Materiale | PBT |
| Materiale composto di riempimento | Gelatina di fibre | |
| Riempitore | Materiale | PE |
| Membro di blocco dell'acqua | Materiale | Fabbricazione a partire da fibre sintetiche |
|
AggiuntaMembro della forza (Se necessario) |
Materiale | Fabbricazione a partire da fibre sintetiche |
| Capo esterno | Materiale | Polietilene ad alta densità di colore nero (con protezione dalle radiazioni UV) |
| Spessore | Nom. 0,4 mm | |
3.1.1 Stranding del tubo tampone, dimensione e peso del cavo
|
Fibra Conteggio |
Numero di fibre per tubo |
Numero di tubo / riempitore |
Numero diametro (mm) |
Approx peso (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | "Cerchiamo Dio", 1/15 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Identificazione
Codice colore per le fibre e i tubi
| - No, no, no, no. | 1 | 2 | 3 | 4 | 5 | 6 |
| Colore | Blu | Arancione | Verde | Marrone | Artigliera | Bianco |
| - No, no, no, no. | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Rosso | Nero | Giallo | Viola | Rosa. | Acqua |
4Caratteristiche del cavo a fibra ottica
| Articolo | Condizione di prova | Specificitàa 1550 nm |
|
Strassatura Forza |
IEC 60794-1-2-E1 Carico: 0,5 G ((G: peso del cavo di 1 km) Tempo: 10 minuti |
Variazione di attenuazione ≤ 0,1 dB Nessun danno alle fibre e alla guaina |
|
Ripetizione Piegamento |
IEC 60794-1-2-E6 Radius di piegatura: 20* diametro del cavo. Carico: 25N Numero di cicli: 25 |
Variazione di attenuazione ≤ 0,1 dB Nessun danno alle fibre e alla guaina |
| Crush |
IEC 60794-1-2-E3 carico massimo: 450 N/100 mm Tempo: 1 minuto |
Variazione di attenuazione ≤ 0,1 dB Nessun danno alle fibre e alla guaina |
| Torsione |
IEC 60794-1-2-E7 Lunghezza: 1 m Carico: 40N Angolo: ± 180° Numero di ciclo: 5 |
Variazione di attenuazione ≤ 0,1 dB Nessun danno alle fibre e alla guaina |
| Curvatura del cavo |
IEC 60794-1-2-E11 Radius del mandrello: 20′ Dia del cavo. Girate: 10 Numero di ciclo: 5 |
Variazione di attenuazione £ 0,1 dB Nessun difetto sulla fibra e sul rivestimento |
| Prova a goccia |
IEC-794-1-2-E14 Lunghezza del campione: 30 cm Temperatura: 70°C Durata: 24 ore |
Nessuna goccia di composto di riempimento |
|
Temperatura Ciclismo |
IEC 60794-1-2-F1 Temperatura: -10 °C +70 °C Numero di ciclo: 2 Durata: 12 ore/passo |
Variazione di attenuazione ≤ 0,15 dB/km Nessun danno alle fibre e alla guaina |
| Penetrazione dell'acqua |
IEC 60794-1-2-F5B Durata: 24 ore Lunghezza del campione: 3M Altezza dell'acqua: 1 m |
Nessuna perdita d'acqua |
5. Marcatura della guaina del cavo
La marcatura di lunghezza e di identificazione è stampata sulla guaina a intervalli di un metro in colore bianco, con una precisione del marchio di lunghezza pari a ± 1,0%.Il contenuto della marcatura della guaina è il seguente::
- xxx: Nome del fabbricante
- GCYFY: tipo di cavo
- ** F: conteggio delle fibre
- G.652D: Tipo di fibra
- 20**: anno di fabbricazione
- ****M: Marcatura della lunghezza
※ La marcatura dell'involucro può essere modificata in base alle esigenze del cliente.
6Imballaggio e spedizione
6.1 Lunghezza del tamburo e del tamburo del cavo.
Il tamburo del cavo è di legno e il diametro della canna non deve essere inferiore a 25 volte il diametro esterno del cavo.
Lunghezza standard del tamburo: 4000 m/tamburo (o secondo le richieste del cliente)
7.2 La direzione di rotazione della combinazione di colori è indicata con l'utilizzo di nastro adesivo rosso e verde, rispettivamente, per le estremità in senso orario e in senso antiorario.
