Distanze
| Minimo | 0.20 metri |
 |

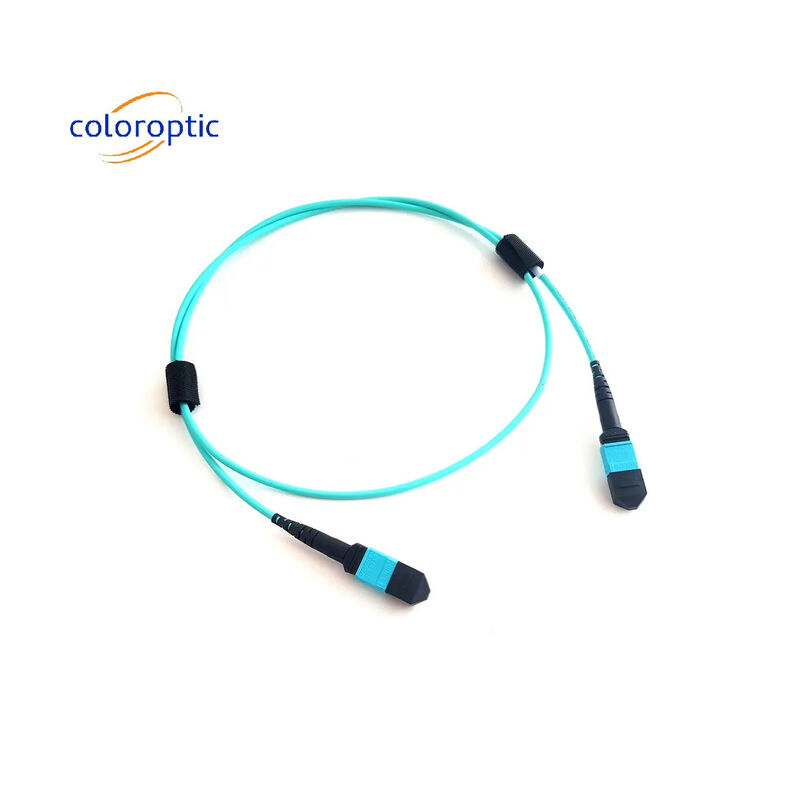

12 core Connettività senza sforzo con MTP reg MPO network patch cord per SR4 e PSM4 Applicazioni
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Color Optic |
| Certificazione: | ROHS, CE |
| Numero di modello: | CO-404-EFEF-12CCA-PC-001-B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 500 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | TT, LC, Western Union |
| Capacità di alimentazione: | 50000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Colore: | Acqua | MTP Generi: | femminile a femminile |
|---|---|---|---|
| Temperatura di funzionamento: | -20°C~70°C | Perdita di inserimento: | ≤ 0,2 dB |
| Risultato di perdita: | ≥20dB | conteggio del centro: | 12 |
| Lunghezza del cavo: | 1 m | Materiale della giacca: | pvc |
Descrizione di prodotto
Supporto di SR4 40G e 100G e SR4.2 400G su fibra multimode
Il sistema MTP® (MPO) della serie M400 di Complete Connect® contiene una gamma completa di cavi o patch, interruzioni, cavi di conversione e tronchi per la connettività SR4 su fibra multimode o PSM4 su fibra monomode.
QSFP+, QSFP28 QSFP-DD connessione diretta
I cavi MTP® (MPO) a 12 fibre sono utilizzati principalmente per collegare direttamente tra i ricevitori SR4 o SR4.2 di tipo QSFP o per collegare questi ricevitori ai tronchi MTP® (MPO).I cavi MTP® (MPO) di polarità B con connettori femminili consentiranno una connessione diretta per la trasmissione SR4 tra due ricevitori di tipo QSFP.
Collegamento ai cavi tronco MTP® (MPO)
Abbiamo anche in magazzino cavi MTP® (MPO) che possono essere collegati a tronchi/spine MTP® (MPO).
La polarità e il genere dei cordoni di patch dipenderanno dal layout della rete e dal tipo di adattatore MTP® (MPO) utilizzato.
Descrizione del prodotto:
| Serie di prodotti | M400 |
| Polarità | Tipo B (anche tipo A in magazzino) |
| Cavo | Cavo a 12 fibre a micro core per uso interno |
| Diametro del cavo | 3 mm |
| Cuore di vetro | Corning Clearcurve® OM4 |
| MTP (MPO) Fine 1 | MTP Elite® 12 fibre UPC |
| MTP (MPO) Fine 2 | MTP Elite® 12 fibre UPC |
| Perdita di inserimento | Tipico < 0,12 dB. Il 97% dei canali ≤ 0,25 dB |
| Risultato di perdita | ≥ 25 dB |
| Garanzia del prodotto | 25 anni |
.
Caratteristiche:
-
Cuore di vetro Corning® Clearcurve® OM4 Norme IEC 60793-2-10 Tipo A1.a3
ITU G651.1OMB @ 850 nm 3500 MHz⋅km secondo la norma IEC 60793-1-41 OMB @ 1300 nm 500 MHz⋅km secondo la norma IEC 60793-1-41 Att. @ 850 nm ≤ 2,3 dB/km Att. @ 1300 nm ≤ 0,6 dB/km EMB 4700 MHz⋅km secondo la norma IEC 60793-1-49
Parametri tecnici:
| Immobili | Valore |
|---|---|
| Modalità fibra | OM3 |
| Numero di nuclei | 12 |
| Colore | Acqua |
| Lunghezza del cavo | 1 m |
| Polizia dei connettori | PC |
| Tipo di connettore | MPO |
| Grado di fibra | G652D |
| Temperatura di conservazione | -40°C~85°C |
| Temperatura di funzionamento | -20°C~70°C |
| Materiale della giacca | PVC |
| Perdita di inserimento | ≤ 0,35 dB |
| Polarità | Tipo-A |
| Lunghezza del cavo | ± 0,1 m |
| Durabilità | 500 volte |
Applicazioni:
- 40G SR4 (QSFP+)
- 100G SR4 (QSFP28)
- 200G SR4 (QSFP-DD)
- 400G SR4.2 (QSFP-DD)
-
Connessione tra trasmettitore e trasmettitore
Questi trasmettitori richiedono tutti un cavo di tipo B con connettore femminile MTP® (MPO).
Personalizzazione:

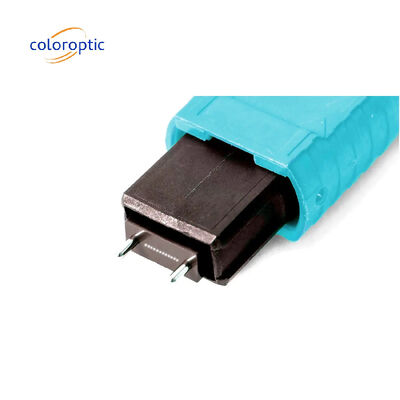

Connettori MTP® (MPO)
| Abitazione | Rosso, blu, viola, verde. |
| Liberazione facile | Una o entrambe le estremità |
| MTP® PRO | di larghezza uguale o superiore a 50 mm |
Cavo
| Diametro | 4.5 mm doppia guaina |
| Colore | Rosso, blu, verde. |
| Etichette | Avvolgimento su misura o etichette |
Imballaggio e trasporto:
Imballaggio e spedizione del cordone MPO:
I cordoni MPO sono confezionati in cartoni, scatole, sacchetti di plastica o altri contenitori adatti. Il materiale di imballaggio deve essere non corrosivo, non tossico e impermeabile.I prodotti devono essere chiaramente contrassegnati con le specifiche del prodotto, nome del prodotto, origine e fabbricante.
La spedizione dei cordoni a patch MPO deve essere conforme alle norme internazionali di trasporto e ai requisiti nazionali e internazionali pertinenti.La consegna deve essere organizzata tempestivamente e le merci devono essere spedite in condizioni intatte e sicure..
