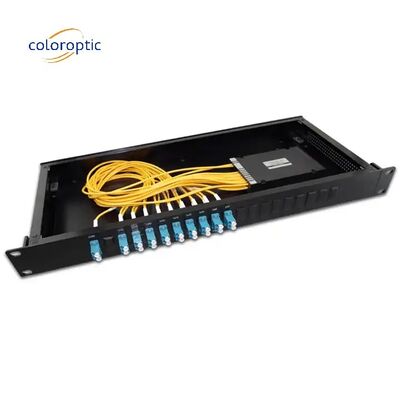

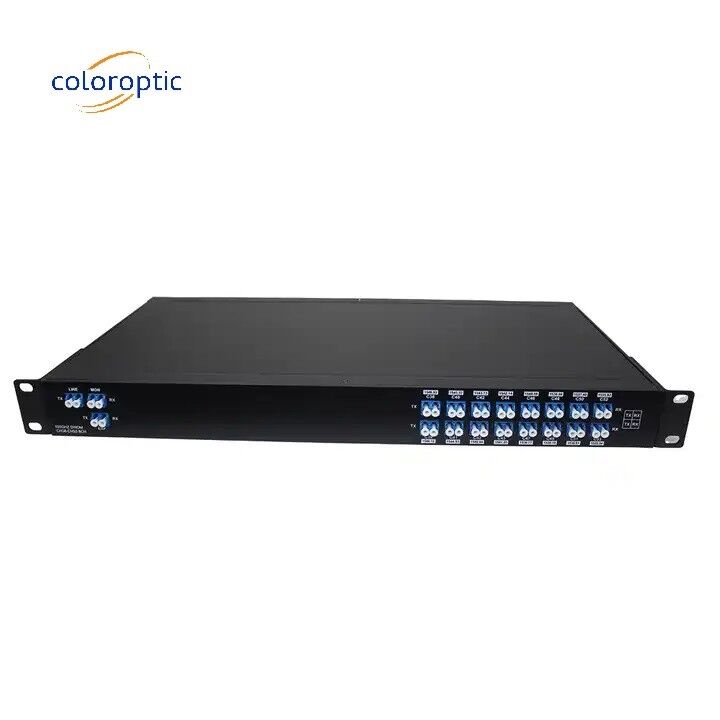

Connettore LC di sistema WDM a fibra singola modello 40 canale DWDM AAWG
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Color Optic |
| Certificazione: | ROHS |
| Numero di modello: | CO-DMUX40CHS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 2 |
|---|---|
| Prezzo: | USD |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 5-8 giorni |
| Termini di pagamento: | Western Union, T/T, L/C |
| Capacità di alimentazione: | 1000 pezzi/mese |
|
Informazioni dettagliate |
|||
| Garanzia: | 3 anni | Lunghezza d'onda: | Banda ITU C |
|---|---|---|---|
| Peso: | 1.5 kg | Collegamento: | LC/UPC |
| Dimensione: | 250 mm x 438 mm x 44 mm | Temperatura di conservazione: | -40°C a +85°C |
| Gioco di Manica: | 50 Hz | Banda ITU: | Banda ITU C |
| Evidenziare: | WDM Modello 40 Canale,Modello AAWG WDM,40 canali WDM a fibra singola |
||
Descrizione di prodotto
WDM Modello 40 Canale DWDM AAWG Single Fiber Low Inser Loss WDM System LC Connector
Descrizione del prodotto:
Colore otticoCO-DMUX40CHSè un multiplexer/demultiplexer ottico passivo a fibra singola, costituito da un modulo AAWG.
Il modulo AAWG (Athermal Arrayed Waveguide Grating) si basa sulla tecnologia del silicio sul silicio e non richiede energia elettrica.
Le specifiche servono per il C-band AWG Flattop MUX/DEMUX nel sistema DWDM.
Ciò fornisce una soluzione affidabile, flessibile ed efficiente di trasporto ad alta larghezza di banda per gli operatori, broadcast e TV, IDC, finanza, governo, cloud, mass data e altre industrie.
Caratteristiche:
- Basse perdite di inserimento
- Alta isolamento
- Progettazione compatta
- Buona uniformità tra canali
- Larghezza d'onda operativa: ITU C-BAND
- Temperatura di funzionamento ampia: -20 a 75°C
Applicazioni:
- Sistema DWDM
- Reti PON
- collegamenti CATV
- Amplificatori a fibra ottica
- Routing della lunghezza d'onda
Personalizzazione:
|
Parametro |
Specificità |
Unità |
||
| Min. | Tipologia | Max. | ||
| Canali | 40 | |||
|
Perdita di inserimento |
5.0 |
5.5 |
dB | |
| dB | ||||
| Distanza tra i canali | 100 | GHz | ||
| Larghezza di banda del canale | λC± 0.11 | nm | ||
| Isolamento dei canali adiacenti | 25 | dB | ||
| Isolamento dei canali non adiacenti | 30 | dB | ||
| Risultato di perdita | 40 | dB | ||
| Frequenza ITU | 192 | 195.9 | THz | |
| Accuratezza della frequenza centrale | 50 | 50 | pm | |
| Uniformità della perdita di inserimento | 1 | dB | ||
| Ripple | 0.5 | dB | ||
| Larghezza di banda di 1 dB | 0.4 | nm | |||
| Larghezza di banda di 3 dB | 0.6 | nm | |||
| Perdite dipendenti dalla polarizzazione | 0.5 | dB | |||
| Dispersione in modalità di polarizzazione | 0.5 | ps | |||
| Dispersione cromatica | ¢ 20 | 20 | ps/nm | ||
Imballaggio e trasporto:
Il modello WDM è confezionato e spedito in una scatola ondulata di alta qualità che è progettata per mantenere il prodotto sicuro durante il trasporto.e quantità sul lato esterno. All'interno della scatola, ogni unità è avvolta individualmente in una bombola per proteggersi da urti e urti. La scatola include anche le istruzioni o la documentazione necessaria per l'assemblaggio o l'uso.
